Детальная архитектура Threat Modeling

Ниже перенесены материалы главы «Введение» пользовательского руководства Arachnid.TM (Threat Modelling, 2025): назначение приложения, цели и обзор интерфейса со снимками экрана.

Введение

1.1 Описание приложения

Приложение Arachnid.Threat Modelling (далее Arachnid.TM) предназначено для поддержки специалистов по информационной безопасности и информационным технологиям (далее Пользователь) при решении задач – моделирования киберугроз.

1.2 Цели и преимущества

Arachnid.TM позволяет Пользователю построить диаграмму из узлов и их связей, представляющих модель информационной инфраструктуры. Для узлов провести анализ возможных кибератак и оценить вероятности. Для выявленных и указанных атак система помогает рассчитать вероятности и диапазоны потерь в финансовых показателях.

Для визуализации расчетов используется табличное и интерактивное графическое представление. Для более эффективного использования Arachnid.TM рекомендуется ознакомится с литературой в открытых источниках о методологиях моделирования угроз типа: STRIDE & LINDDUN.

1.3 Обзор интерфейса

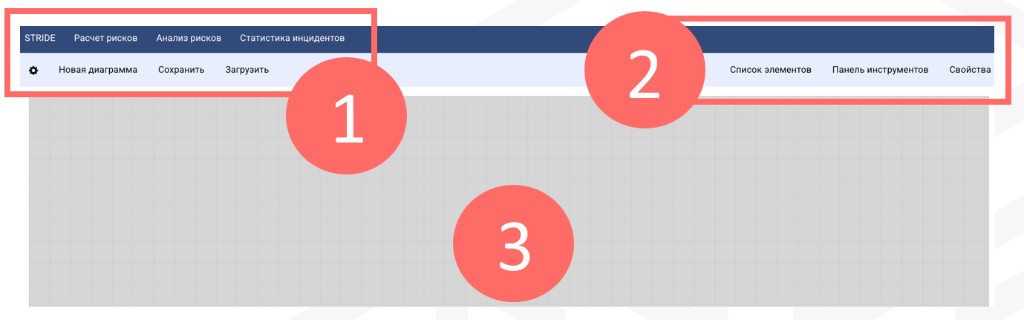

Основное меню. Для удобства разбора возможностей решения мы условно разделим экран на три области (см. рисунок ниже):

  • 1 — область навигации и глобальных настроек (на снимке экрана отмечена цифрой 1).

  • 2 — область локальных настроек для элементов (отмечена цифрой 2).

  • 3 — область для работы и отображения диаграмм, таблиц и графиков (отмечена цифрой 3).

Интерфейс TM
Figure 1. Интерфейс TM

1.3.1 Область навигации и глобальных настроек (см. рисунок ниже):

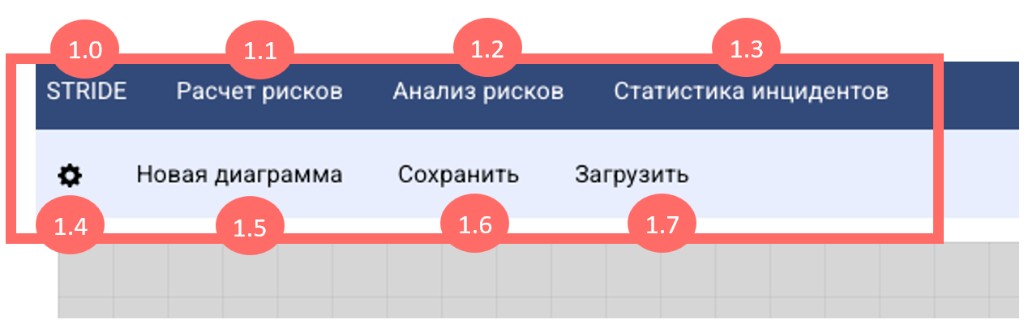

Панель управления
Figure 2. Панель управления

  • 1.0 {NAME}.STRIDE — вкладка, перейдя на которую, пользователь может начать проектирование диаграмм для создания модели инфраструктуры и анализа возможных кибератак. Детально рассматривается в практических сценариях. (Подпись вкладки в продукте содержит имя текущей диаграммы вместо плейсхолдера.)

  • 1.1 Расчёт рисков — вкладка, на которой отображаются результаты расчёта и введённые данные по атакам с вкладки STRIDE. Подробнее — в конфигурации и сценариях.

  • 1.2 Анализ рисков — вкладка с результатами расчёта и данными по атакам с вкладки «Расчёт рисков». Подробнее — в конфигурации и сценариях.

  • 1.3 Статистика инцидентов — вкладка для инструмента распределения частоты инцидентов. Подробнее — в конфигурации и сценариях.

  • 1.4 Новая диаграмма — система предложит пользователю ввести имя для новой модели угроз и продолжить работу уже с ней.

  • 1.5 Настройки — система предлагает выбрать таксономию угроз для моделирования (в руководстве указано выбрать один из доступных вариантов).

  • 1.6 Сохранить — система сохраняет текущую модель со всеми данными.

  • 1.7 Загрузить — пользователь загружает ранее сохранённую модель со всеми данными.

Нумерация элементов 1.0–1.7 на предыдущем рисунке соответствует перечислению выше.

1.3.2 Область локальных настроек для элементов

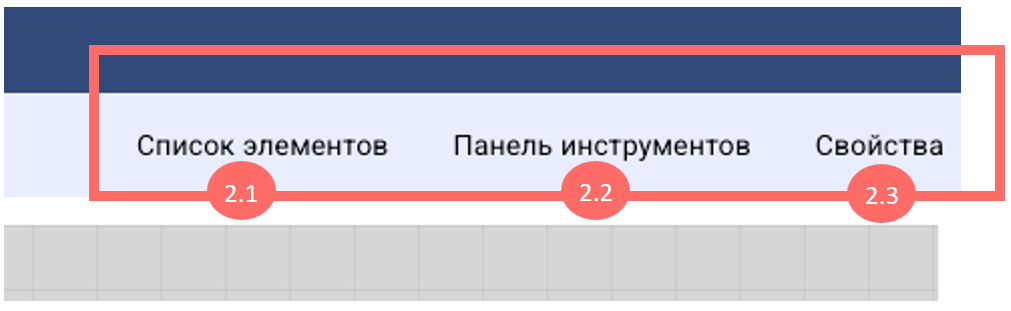

Локальные вкладки
Figure 3. Локальные вкладки

  • 2.1 Список элементов — вкладка для выбора элементов при проектировании диаграммы. Практический сценарий — в конфигурации и сценариях.

  • 2.2 Панель инструментов — вкладка с элементами инфраструктуры для перетаскивания на диаграмму. Практический сценарий — в конфигурации и сценариях.

  • 2.3 Свойства — вкладка для редактирования свойств выбранного на диаграмме элемента. Практический сценарий — в конфигурации и сценариях.

Нумерация 2.1–2.3 на рисунке выше соответствует пунктам ниже.
