2 Практические примеры

2.1 Создание модели угроз

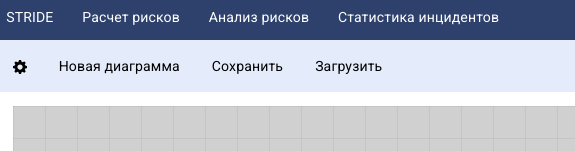

Шаг 1 - Пользователь нажимает “Новая диаграмма” чтобы создать новую диаграмму

Figure 1. Новая диаграмма

Шаг 2 - Пользователю указывает имя для новой диаграммы и нажимает “ok”

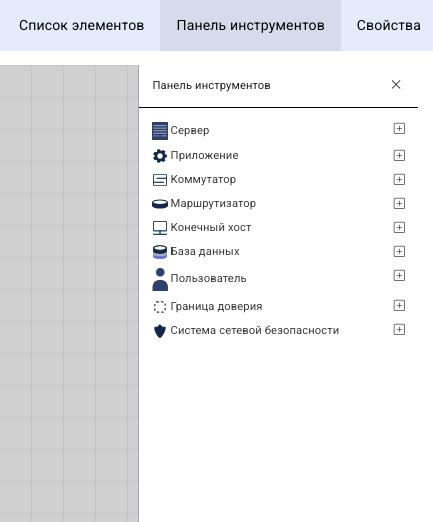

Шаг 3 - Пользователь выбирает необходимые элементы инфраструктуры в Панели инструментов

Figure 2. Имя диаграммы

Система отображает выбранные элементы из Панели инструментов на рабочей области

Figure 3. Рабочая область

Шаг 4 - Пользователь выбирает элемент на схеме, чтобы перейти в свойства для анализа вероятности кибератаки

Figure 4. Свойства элемента

Шаг 5 - Пользователь выбирает тип атаки из списка по STRIDE

Figure 5. Тип STRIDE

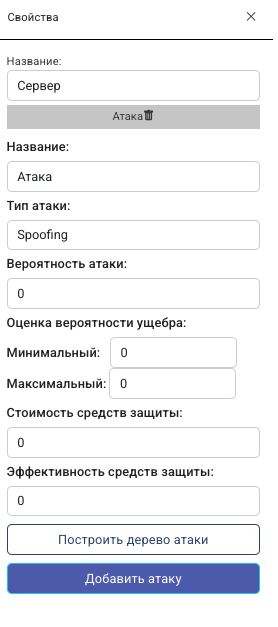

Система предлагает заполнить следующие поля

Figure 6. Поля ввода

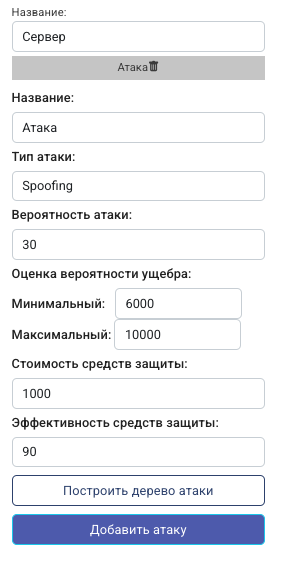

Шаг 6 - Пользователю указывает данные в полях для ввода

Figure 7. Результат расчёта

Система осуществляет расчёт

Шаг 7 - Пользователь переходит на следующую вкладку – Расчет рисков

Figure 8. Вкладка рисков

Система демонстрирует результаты расчета в таблице

Figure 9. Таблица рисков

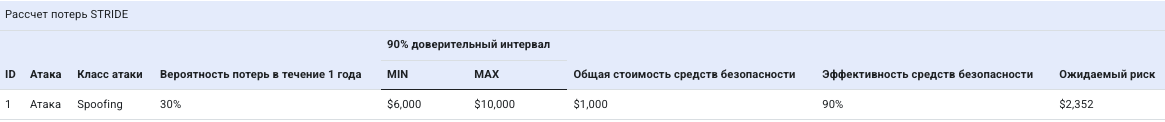

Figure 10. Фрагмент таблицы

Figure 11. Сводка таблицы

Шаг 8 - Пользователь переходит на следующую вкладку – Анализ рисков

Figure 12. Вкладка анализа

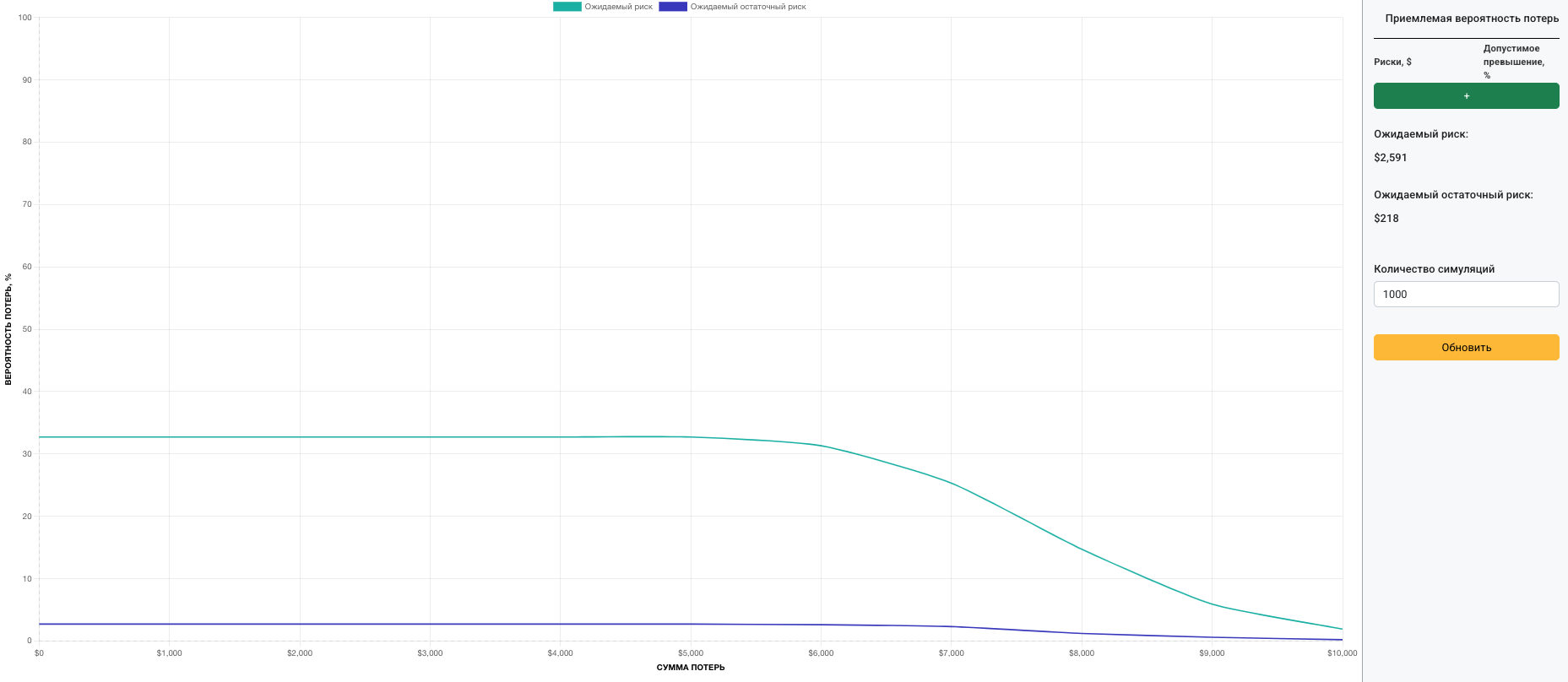

Система отображает область с графиком расчёта «ожидаемого и ожидаемого остаточного риска» (1) и панель «приемлемой вероятности потерь» (2) — см. рисунок ниже.

Figure 13. График рисков

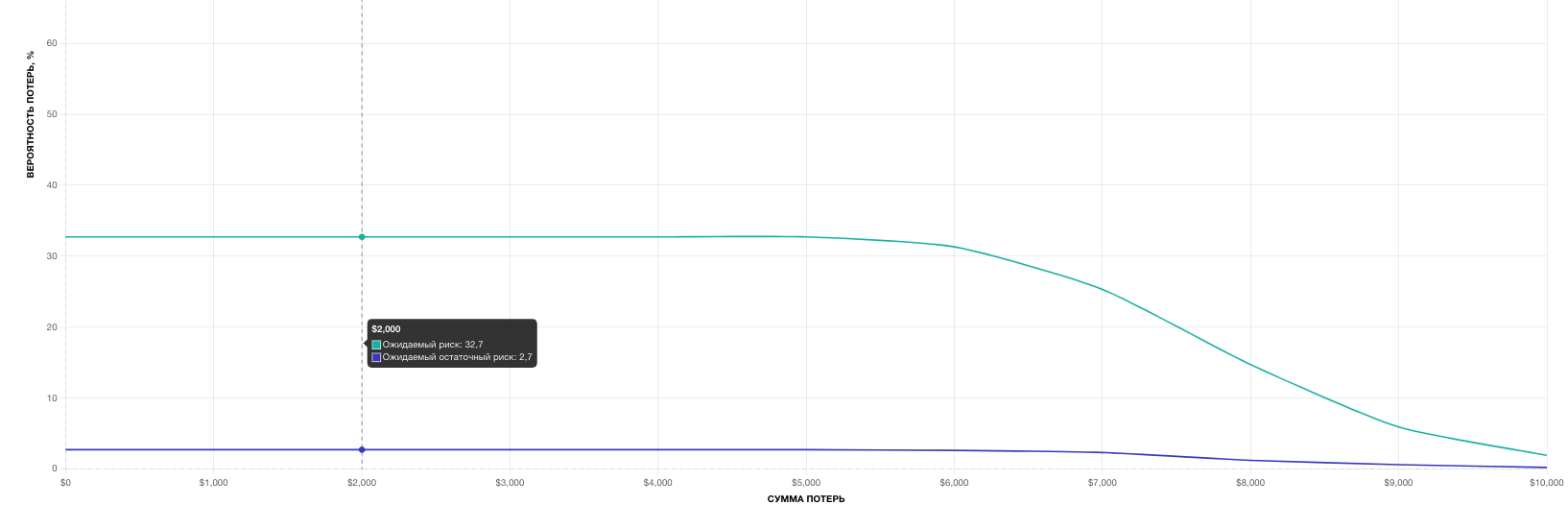

Шаг 9 – Пользователь может изучить зависимость вероятность потерь и суммы потерь на графике

Figure 14. Зависимость потерь

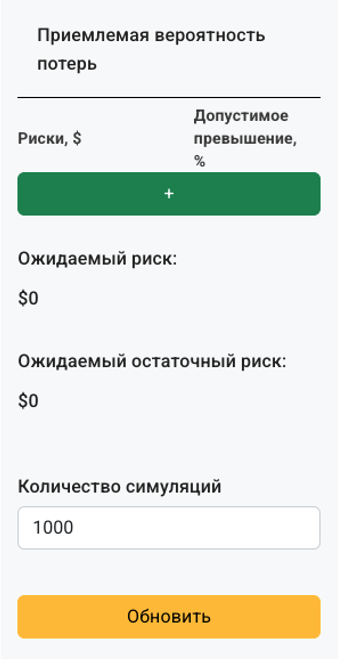

Шаг 10 - Пользователь может изменить значения для рисков и их вероятности и запустить пересчет по методу Монте-Карло (количество симуляций по умолчанию = 1000)

Figure 15. Монте-Карло

Отлично! Вы только что закончили основной путь пользователя при работе с Arachnid.TM.

2.2 Расчёт статистики инцидентов

Пользователю доступен дополнительный инструмент, несвязанный с предыдущим рассмотренным анализом угроз и рисков по STRIDE.

Расчёт статистики инцидентов - позволяет ввести вручную данные по инцидентам для различных отраслей, предприятий или других исследуемых субъектов. Используя алгоритмы, альфа и бета распределений из математической статистики можно получить расчёты для вероятности появления инцидентов.

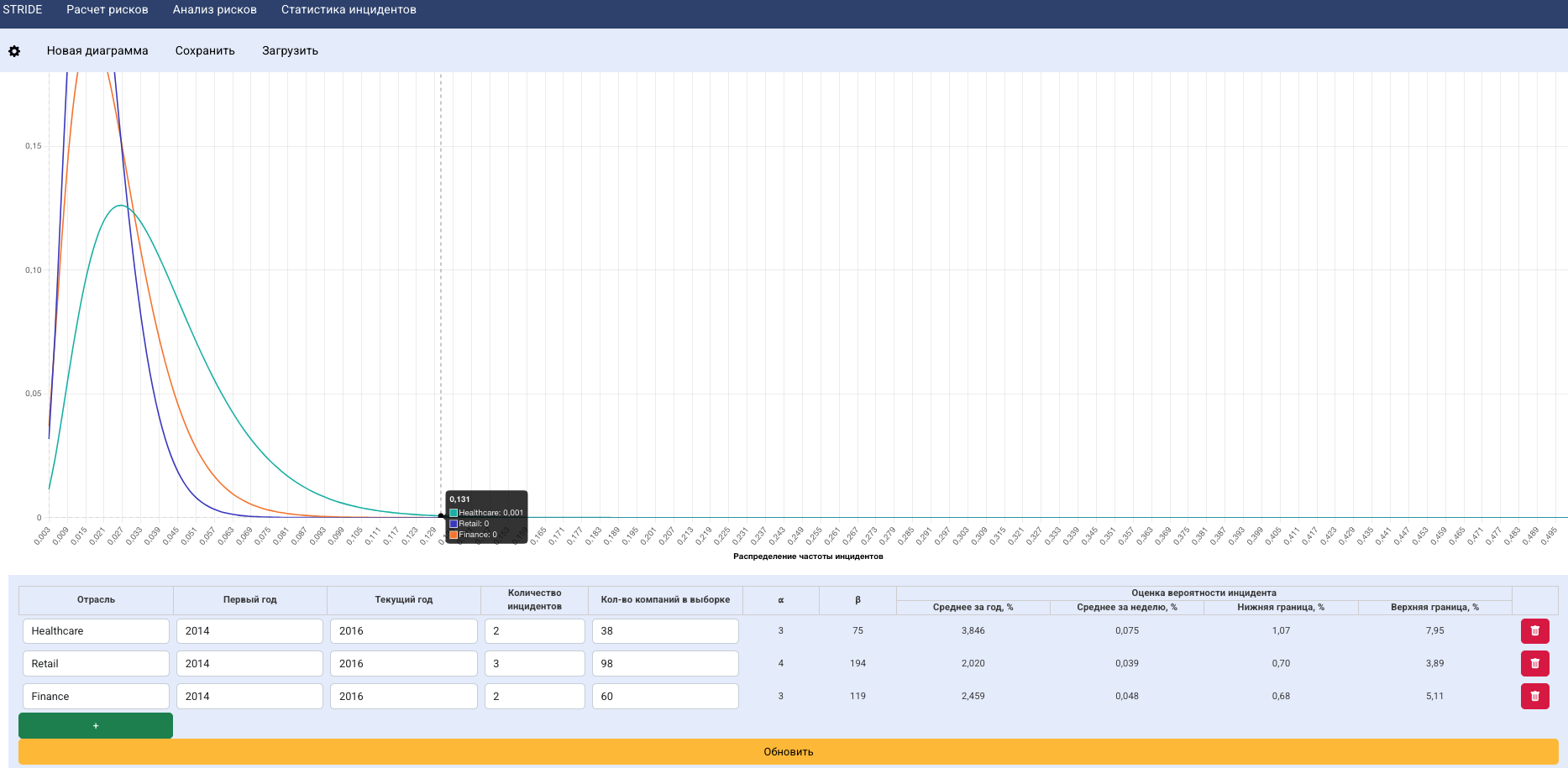

Шаг 1 - Пользователь вводит имеющиеся у него данные по статистике инцидентов (см. рисунки ниже) и нажимает “Обновить”

Figure 16. Ввод статистики

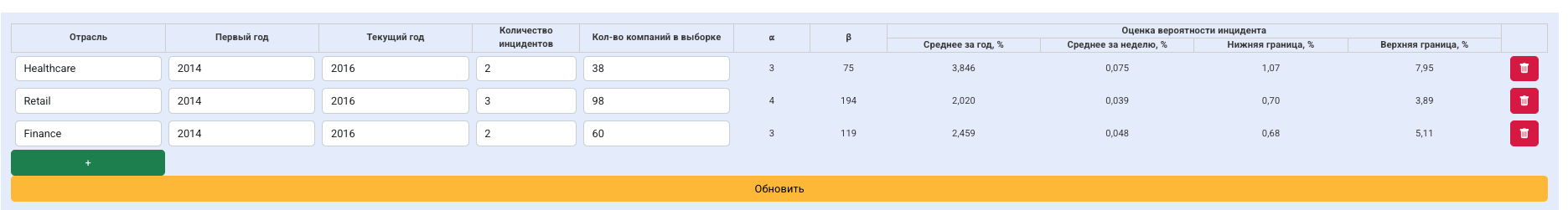

Figure 17. Таблица инцидентов

Система отображает результаты расчётов на графике и в таблице

Figure 18. График статистики

Отлично! Вы только что закончили дополнительный путь пользователя при работе с Arachnid.TM.

3 Контакты поддержки

По вопросам эксплуатации решения Arachnid.TM вы можете обратиться в службу поддержки: hello@arachnd.ru.

Пожалуйста, указывайте в теме письма – threat modelling если у вас есть вопросы именно по использованию решения Arachnid.TM. Удачи!
